PCB in alluminio a faccia singola per trasmissione per auto elettriche

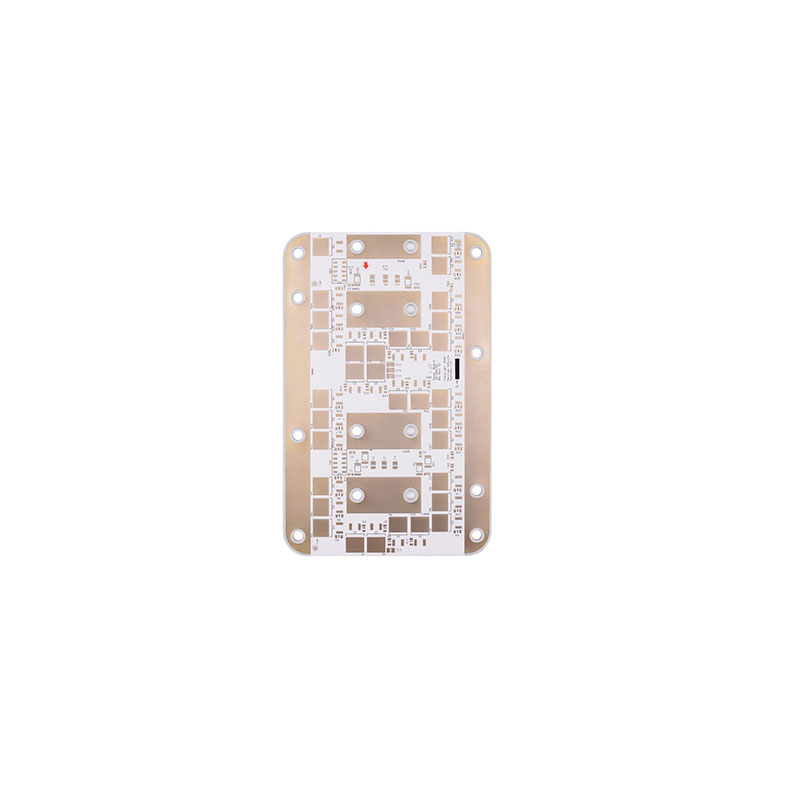

Il PCB in alluminio a lato singolo per la trasmissione di auto elettriche di Huaerkang ha un eccellente design di dissipazione del calore, cuscinetti termici ad ampia area e un design con processo di oro ad immersione superficiale da 2 mil, combinato con uno strato isolante appositamente formulato (conduttività termica: 8 W/m.k), consente di Il tubo MOS dissipante può adattarsi più perfettamente alla superficie della scheda e l'energia termica generata viene trasferita più velocemente allo strato di alluminio che dissipa il calore, prolungando così la durata del prodotto.

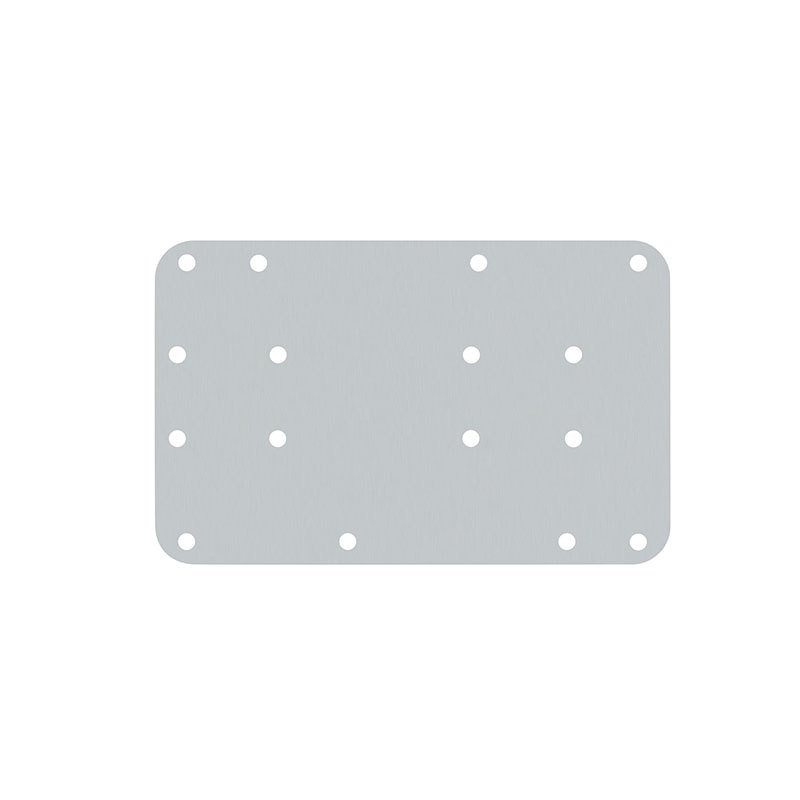

Il PCB in alluminio a lato singolo per l'azionamento di un'auto elettrica utilizza uno spessore di rame della linea 4OZ per soddisfare le esigenze di progettazione del cliente per resistere a una maggiore corrente operativa. Lo stampaggio laser viene utilizzato per garantire che la tolleranza di offset dei componenti possa essere controllata a ±0,075 mm, consentendo alle viti di posizionamento a testa piatta di essere perfettamente integrate nella scheda. Non è presente alcun foro metallico o deformazione del bordo del foro causata dalla punzonatura sul retro del foro formato al laser, consentendo alla piastra di alluminio dissipante il calore di entrare in contatto con il dissipatore di calore con l'area più ampia, consentendo una conduzione del calore più rapida. I cuscinetti di saldatura sono trattati con oro ad immersione, che è più vantaggioso per i cuscinetti di saldatura e previene false saldature e false saldature nella fabbrica di toppe.
